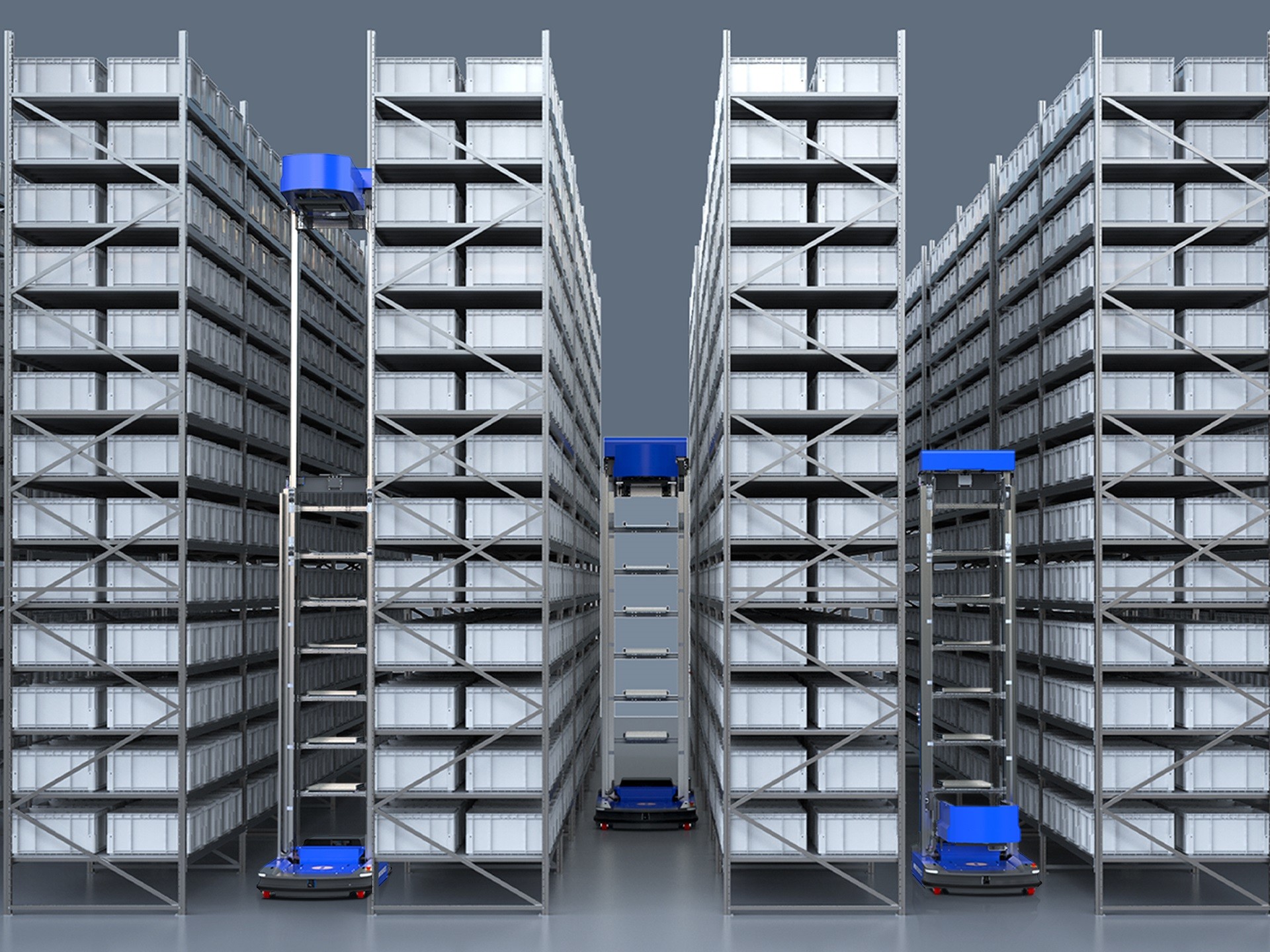

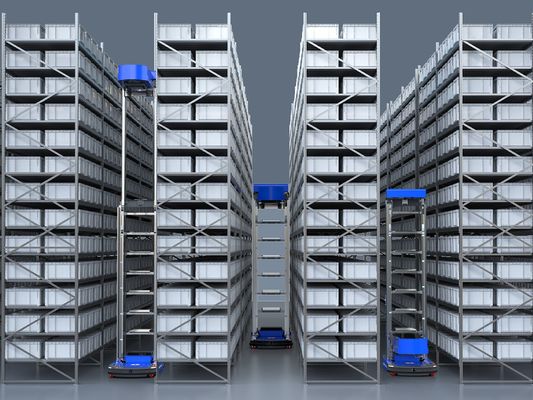

10m Prateleiras Cartões extra grandes Armazenamento Sistema de armazenamento automatizado Robô CTU
| Lugar de origem | China |
|---|---|
| Marca | CLX |
| Certificação | CE |
| Número do modelo | CLX-A42T-X |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | Embalagem de caixa de madeira compensada padrão de exportação; |
| Tempo de entrega | 30-40 dias |
| Termos de pagamento | T/T, L/C, D/A, D/P, OA, Western Union, MoneyGram |
| Habilidade da fonte | 30 pcs/mês, 400 pcs/ano |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Dimensão (milímetros) | 2220*1250, Altura 4890-5730 mm | Altura de levantamento (milímetros) | 350-10000 |
|---|---|---|---|
| Tamanho da caixa (milímetros) | 600-850 (L) * 400-650 (W) * 115-600 (H) | Peso do produto | 1100 |
| Diâmetro de rotação (mm) | 2240 | Carga máxima/caixa | 50 kg |
| Carga máxima | 300 kg | Velocidade máxima em linha reta | 10,6 m/s |
| Precisão de estacionamento | ± 10 mm | Largura da estrada ((mm) | ¥1160 mm |
| Planosidade do solo | ±3mm | carregamento | Dois modelos completos e rápidos |
| Descarga | Dois modelos completos e rápidos | Segurança 1 | Controle de sensores de detecção de obstáculos, anti-colisão |
| Segurança 2 | Alarme de som e luz | segurança 3 | Emergência |
| segurança 5 | Protecção de carga e descarga | segurança 4 | Criptografia de comunicações |
| Compatibilidade | Cartões e recipientes de plástico | Navegação | Código QR + navegação inercial |
| Destacar | Sistema de armazenamento automatizado Robô CTU,Robô da UAT de armazenamento de grandes caixas,Sistema de armazenagem automática de prateleiras de 10 m |
||
Descrição de produto
Robô da CTU para 10m de prateleiras extra grandes caixas de armazenamento sistema de armazém automático com serviço pós-venda e garantia

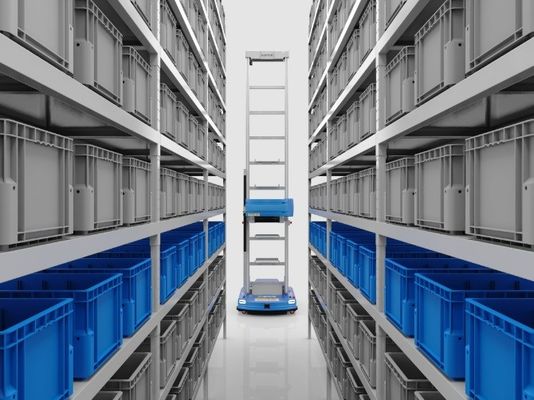

O CTU (Carton Transfer Unit) é um robô automatizado de picking e manuseio não tripulado.

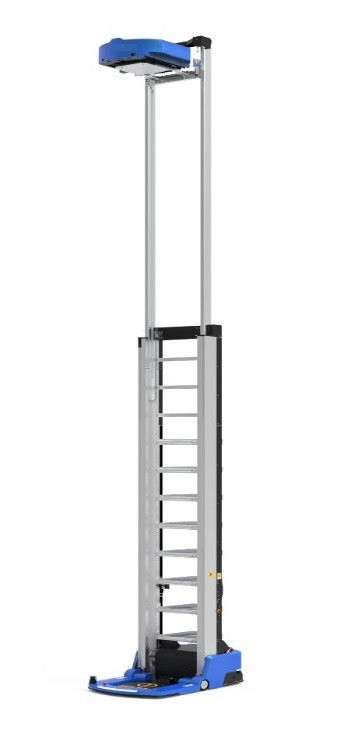

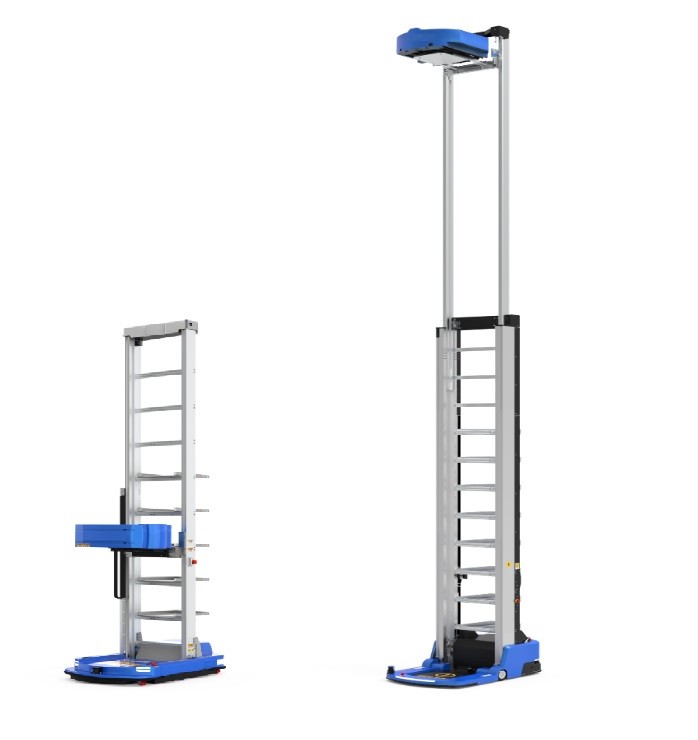

A série CLX A42T é um robô CTU recém-inovado e desenvolvido, atualizado da série A42, com braço extensivel que permite uma carga e descarga ainda maiores,e fazer maior uso da altura do armazémAssim como a série A42, o A42T também é usado na triagem, captação e armazenamento de contentores de papelão ou plástico, com camadas múltiplas trabalhando sem problemas com capacidade máxima de 300 kg.
Hoje em dia, os robôs da CTU são amplamente utilizados em diferentes campos, como peças eletrônicas, eletrodomésticos, acessórios de máquinas, acessórios de tecido, até mesmo em algumas lojas on-line, armazém, etc.
Figura
1. Com base na estrutura AGV e funções de navegação, com extensão da função AMR;
2. para carregamento/descarregamento de recipientes de cartão e plástico;
3. Max 8 + 1 prateleiras de camada, cada camada de capacidade máxima- Não.50 kg, capacidade total¥300 kg;
4- Adequado para a dimensão máxima da embalagem: 850*650*600mm;
5. prateleiras com menos de 10 metros;
6Cada CTU pode trabalhar a 20 a 30 caixas/hora, com elevada eficiência;
7Só trabalha com carga de contentores, mais estável.
8. WCS: com WCS, para uma melhor gestão do armazém;
9. Inteligência: pode trabalhar com ERP, WMS, para gestão inteligente de toda a fábrica.
Parâmetros técnicos
| CLX-A42T-X | |
| * Detalhes do produto | |
| Dimensão ((mm) | 2220*1250, Altura 4890-5730 mm |
| Dimensão do caixote/contenedor (mm) | L ((600-850) * W ((400-650) * H ((115-600) |
| Peso do produto((kg) | 1100 |
| Diâmetro de rotação (mm) | 2240 |
| Capacidade máxima de carga (kg) | 300 |
| Capacidade máxima de carga por embalagem/contenedor (kg) | 50 |
| Altura de carga (mm) | 350-10000 |
| * Desempenho de movimento | |
| Velocidade máxima em linha reta (m/s) | 1.6 |
| Precisão de estacionamento ((mm) | ±10 |
| * Desempenho de carga e descarga | |
| Tempo de carga total (h) | - Não.1.4 |
| Tempo de carregamento rápido (min) | ¢32 |
| Duração da bateria totalmente carregada (h) | ¥6.5 |
| Duração da bateria de carregamento rápido (h) | ¥4.0 |
| * Ambiente de trabalho | |
| Temperatura de funcionamento | 0 a 45°C |
| Largura da estrada ((mm) | 1380 |
| Planosidade do solo (mm/2,25 mm2) | ±3 |
| * Métodos de segurança | |
| ODetecção de bstacle | √ |
| Anticolisão | √ |
| Alarme de som e luz | √ |
| Emergência | √ |
| Criptografia da comunicação | √ |
| Proteção contra carga e descarga | √ |
| Prevenção de levantamentos e quedas | √ |
| Certificado | CE |
| * Outros | |
| Ccompatibilidade | Cartões e recipientes de plástico |
| Comunicação | Wi-Fi, 5GHz, 802 11n |
| Navegação | Código QR + navegação inercial |
* Com câmara de detecção de posição de embalagem;
* Armazenamento de embalagens de cartão e plástico compatíveis numa estante;
* Com agarrador para carregar/descarregar cartão ou recipiente
* Com cesto para armazenagem em cartão ou recipiente
Personalizações
* Com uma garrafa ajustável para corresponder às diferentes dimensões da caixa;
* Com agarrador para armazenagem em cartão
Aplicações
Um sistema completo de armazém automático CTU, não apenas cobre as peças de hardware, mas também combinado com o sistema de controle de software, no local de comissionamento, e serviço pós-venda,muitos fatores listados como segue::
| Não | Partes-chave |
| 1 | Prateleiras de armazenamento Por favor, faça uma avaliação cuidadosa dos pedidos de armazenamento antes de construir as prateleiras: (1) Quais são os seus produtos, em que domínio? (2)Qual é a sua capacidade de produção, capacidade de entrada? (3) Qual é a velocidade de saída da carga, quantos carregamentos devem ser liberados por dia e quanto tempo para armazenamento da carga? (4) O local de armazenagem deve ser assinalado com um código QR ou código de barras, de modo a completar o posicionamento da carga. |
| 2 | O corpo principal da UAT (1) Sugerimos uma velocidade de expedição de aproximadamente 25-30 caixas/hora para 1 CTU; (2) A quantidade de UTC é determinada por vários factores: * Montante total de armazenagem; * Quantidade de entrada e saída do armazém; * Horas de trabalho totais; * Pedido de horário de pico; * Quantas condições de trabalho |
| Modificação no Robô da UAT A nossa UAT é sempre personalizada de acordo com os detalhes do comprador: (1) Dimensões, peso, etc., da caixa ou da embalagem para determinar a capacidade de carga; (2) Quantas camadas para prateleiras de armazenamento, para determinar quantas camadas de cesta de volta para combinar. (3) A altura das prateleiras de armazenagem, para determinar a altura máxima de elevação a recolher e a colocar; |
|
| Estação de carregamento inteligente | |
| 3 | Sistema de software |
| 4 | Ferramentas (1) Dispositivo de rede - servidor; (2) Algumas melhorias na estação de carregamento, como o extintor de incêndios, etc.; |
| 5 | Instalação e colocação em serviço * Desenho da linha do local; * Colocação de código QR, * testes de localização de armazenamento de robôs, * testes globais do projecto e depuração conjunta; * Desenhar linhas no local, colar códigos QR e etiquetar prateleiras; * Apoio operacional e formação após o lançamento no local; |
