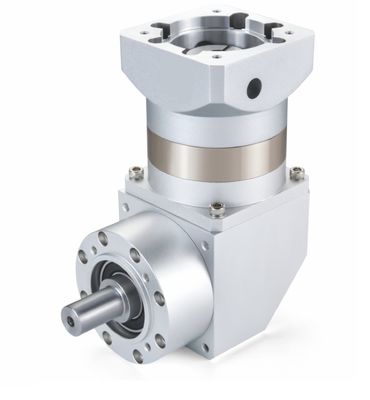

Redutor planetário de engrenagem reta série ZPLE para equipamentos elétricos industriais

  • Straight Gear Planetary Reducer ZPLE Series For Industrial Electrical Equipment
Lugar de origem China
Marca CLX
Certificação N/A
Número do modelo ZPLE

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto Redutor de engrenagem reta da série ZPLE Materiais Estrutura totalmente metálica com liga de alumínio e aço
Aplicação Equipamento elétrico industrial Disposição de engrenagens Redutor de engrenagem reta
Destacar

Redutor planetário série ZPLE

,

Redutor planetário da engrenagem reta

,

Equipamento elétrico industrial Redutor planetário
Deixe um recado
Descrição de produto

Spur Gear Redutor Planetário Série ZPLE Servo Motor de Combinação para Várias Aplicações

Descrição do produto:

O redutor é um componente independente composto por uma transmissão de engrenagem, uma transmissão de minhoca e uma transmissão de minhoca de engrenagem, encerrados numa camada rígida,com um comprimento de 80 mm ou mais, mas não superior a 80 mm,.



As caixas de engrenagens são tipicamente utilizadas para equipamentos de transmissão de baixa velocidade e alto binário.a potência dos motores eléctricosUma caixa de velocidades normal também possui vários pares de engrenagens com o mesmo princípio para alcançar o efeito de desaceleração desejado.A relação do número de dentes entre o engrenagem grande e o engrenagem pequena é a relação de transmissão.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Os redutores de engrenagens apresentam as características de um pequeno volume e de uma grande transmissão de binário.com uma ampla gama de combinações de motoresA relação de transmissão é finamente graduada para satisfazer diferentes condições de funcionamento e alcançar a integração eletromecânica.O redutor de engrenagens tem alta eficiência de transmissão, baixo consumo de energia e desempenho superior.



Características:

1. Adotar transmissão de engrenagem dentada reta, através de tratamento de carburizante e apagamento, tratamento de modificação do perfil dentário, garantir operação suave, baixo ruído;

2Estrutura simples, produção em massa e tempo de entrega rápido e desempenho de alto custo;

3. Redutor tem uma gama completa, que pode atender às necessidades da maioria dos redutores no mercado

Parâmetros técnicos:

Modelo Unidade ZPLE060 ZPT090 ZPLE120 Relação Estágio
Potência nominal Torque N.m 16.5 60 148 3 1
27 86 222 4
27 94.5 235 5
19.5 64 158 7
8.5 39.5 93 10
  96 250 12 2
  96 250 15
30 96 250 16
30 96 250 20
33 105.5 264 25
30 96 250 28
33 105.5 264 35
30 96 250 40
33 105.5 264 50
21.5 71.5 177 70
37.5 120 310 64 3
37.5 120 310 80
37.5 120 310 100
41 132.5 329 125
37.5 120 310 140
41 132.5 329 175
37.5 120 310 200
41 132.5 329 250
37.5 120 310 280
41 132.5 329 350
Torque de paragem de emergência N.m 2 vezes o binário de saída nominal
Velocidade de entrada normal r/m 3000 3000 2000
Velocidade máxima de entrada r/m 6000 6000 3500
Força radial máxima N 170 1020 2230
Força axial máxima N 120 850 1550
Eficiência % Solteiro (~97%) Duplo ((95%)
Duração média da vida h 20000
Peso Quilos 2.2 4.7 11.5   1
2.5 5.3 13.5   2
2.8 5.9 15.7   3



Modelo Unidade ZPLE060 ZPT090 ZPLE120 Relação Estágio
Momento de inércia kgcm2 0.107 0.4 1.65 3 1
0.094 0.309 1.22 4
0.092 0.291 1.15 5
0.091 0.285 1.13 7
0.091 0.283 1.11 10
  0.4 1.65 12 2
  0.309 1.65 15
0.094 0.291 1.22 16
0.092 0.291 1.15 20
0.092 0.291 1.15 25
0.091 0.285 1.13 28
0.091 0.285 1.13 35
0.091 0.2835 1.11 40
0.091 0.283 1.11 50
0.091 0.283 1.11 70
0.092 0.291 1.15 64 3
0.092 0.291 1.15 80
0.092 0.291 1.15 100
0.092 0.291 1.15 125
0.091 0.291 1.13 140
0.091 0.291 1.13 175
0.091 0.283 1.11 200
0.091 0.283 1.11 250
0.091 0.283 1.11 280
0.091 0.283 1.11 350
Ruído dB 60 65 68
Lubrificante   Lubrificação com graxa sintética
Níveis de protecção

IP65
