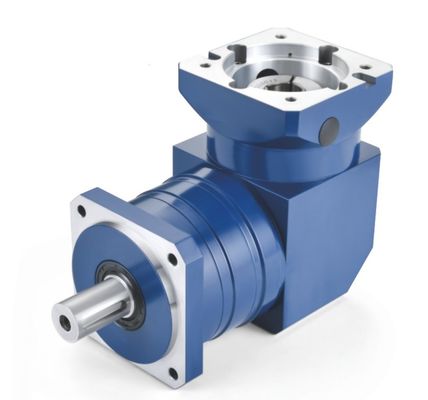

Redutor planetário de engrenagens helicoidais da série ZAF Servo motor de correspondência para várias aplicações

  • Helical Gear Planetary Reducer ZAF Series Matching Servo Motor For Various Applications
Lugar de origem China
Marca CLX
Certificação N/A
Número do modelo O número de veículos aéreos a que se refere o artigo 4.o, n.o 1, do Regulamento (CE) n.o 474/2005.

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto Redutor de engrenagens helicoidais da série ZAFS Materiais Estrutura totalmente metálica com liga de alumínio e aço
Aplicação Equipamento elétrico industrial Disposição de engrenagens Redutor de engrenagens helicoidais
Destacar

Redutor planetário da engrenagem helicoidal

,

Servo motor de correspondência do redutor planetário

,

Redutor de engrenagens planetárias da série ZAF
Deixe um recado
Descrição de produto

Engrenagem helicoidal Redutor planetário Servo motor de série ZAF de diferentes fabricantes para várias aplicações

Descrição do produto:

O redutor é um componente independente composto por uma transmissão de engrenagem, uma transmissão de minhoca e uma transmissão de minhoca de engrenagem, encerrados numa camada rígida,com um comprimento de 80 mm ou mais, mas não superior a 80 mm,.



As caixas de engrenagens são tipicamente utilizadas para equipamentos de transmissão de baixa velocidade e alto binário.a potência dos motores eléctricosUma caixa de velocidades normal também possui vários pares de engrenagens com o mesmo princípio para alcançar o efeito de desaceleração desejado.A relação do número de dentes entre o engrenagem grande e o engrenagem pequena é a relação de transmissão.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Os redutores de engrenagens apresentam as características de um pequeno volume e de uma grande transmissão de binário.com uma ampla gama de combinações de motoresA relação de transmissão é finamente graduada para satisfazer diferentes condições de funcionamento e alcançar a integração eletromecânica.O redutor de engrenagens tem alta eficiência de transmissão, baixo consumo de energia e desempenho superior.



Características:

1. Adotar transmissão de engrenagem dentada reta, através de tratamento de carburizante e apagamento, tratamento de modificação do perfil dentário, garantir operação suave, baixo ruído;

2Estrutura simples, produção em massa e tempo de entrega rápido e desempenho de alto custo;

3. Redutor tem uma gama completa, que pode atender às necessidades da maioria dos redutores no mercado

Parâmetros técnicos:

Dispositivos helicoidais Unidade ZAF060 ZAF090 ZAF115 ZAF140 Relação Estágio
Potência nominal Torque N.m 18 50 120 240 3 1
27 75 180 360 4
27 75 180 360 5
27 75 180 360 7
18 50 120 240 10
35 90 180 450 15 2
37 96 230 450 16
37 96 230 564 20
37 96 255 585 25
37 96 230 564 28
27 87 180 360 30
37 96 255 585 35
37 96 230 564 40
37 96 255 585 50
27 87 180 360 70
18 50 120 240 100
Torque de paragem de emergência N.m 3 vezes o binário de saída nominal
Velocidade de entrada normal r/m 3000 3000 3000 2000
Velocidade máxima de entrada r/m 6000 6000 6000 3500
Força radial máxima N 1200 2400 4300 9100
Força axial máxima N 1100 2200 3900 8200
Eficiência % Solteiro (~97%) Duplo ((95%)
Duração média da vida h 20000
Peso Quilos 1.4 3.7 8 16   1
1.6 4.2 8.9 17   2
Momento de inércia kgcm2 0.16 0.61 3.25 12.31 3 1
0.14 0.48 2.74 7.54 4
0.13 0.47 2.71 7.42 5
0.13 0.47 2.62 7.25 7
0.13 0.44 2.57 7.14 10
0.127 0.72 2.56 12.35 15 2
0.088 0.5 1.75 7.47 16
0.075 0.44 1.5 6.65 20
0.075 0.44 1.49 5.81 25
0.064 0.39 1.3 6.34 28
0.064 0.39 1.3 6.34 30
0.064 0.39 1.3 6.34 35
0.064 0.39 1.3 4.08 50
0.075 0.39 1.5 7.5 63
0.075 0.39 1.5 7.5 70
0.075 0.39 1.5 7.5 100
Reacção Arcimina ¥5 ¥5 ¥5 ¥5 Precisa.
¥10 ¥10 ¥10 ¥10 Padrão
¢7 ¢7 ¢7 ¢7 Precisa.
¥12 ¥12 ¥12 ¥12 Padrão
Rigidez torsional N.M/arcmin 7 14 25 50
Ruído dB 65 65 70 75
Lubrificante   Lubrificação com graxa sintética
Níveis de protecção   IP65



Redutor planetário de engrenagens helicoidais da série ZAF Servo motor de correspondência para várias aplicações 1

Redutor planetário de engrenagens helicoidais da série ZAF Servo motor de correspondência para várias aplicações 2

Redutor planetário de engrenagens helicoidais da série ZAF Servo motor de correspondência para várias aplicações 3

Redutor planetário de engrenagens helicoidais da série ZAF Servo motor de correspondência para várias aplicações 4
